案例五 EDEM仿真软件中三颗粒传热情况分析

前言：

在物理学和工程领域中，颗粒的传热问题在许多工业应用中都具有重要的实际意义。通过计算机仿真技术，尤其是利用EDEM仿真软件，可以更精确地研究颗粒之间的热传递现象及其在不同条件下的表现。本文将介绍如何在EDEM软件中建立一个仿真模型，分析三个颗粒在同一容器内的传热过程。通过设置适当的颗粒材料、物理属性、几何体以及环境条件，我们可以观察颗粒之间的热交换，并探讨其在实际工程中的应用。此案例不仅有助于提升我们对颗粒传热过程的理解，也为相关工业问题的解决提供了重要的数值模拟方法。

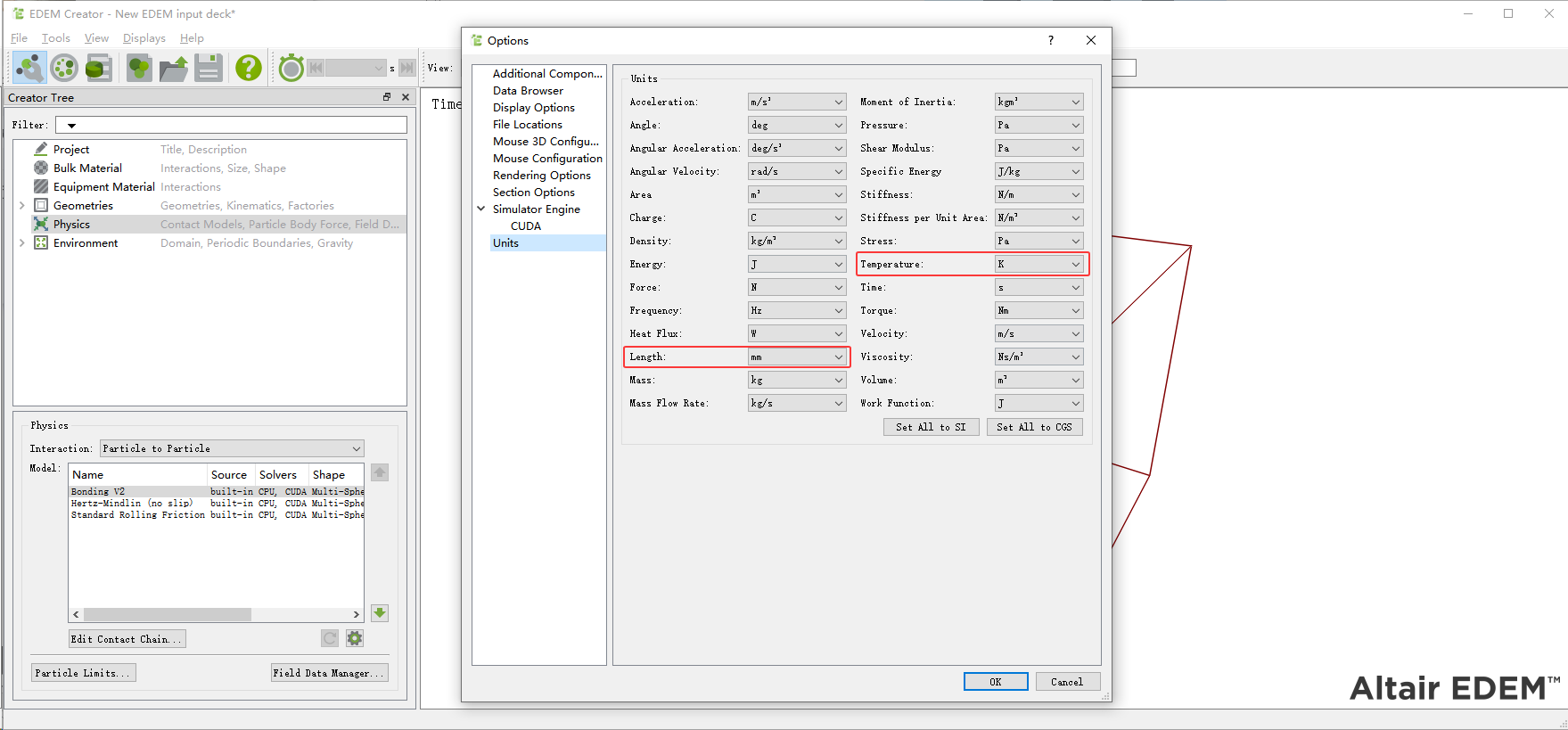

1、确定好单位

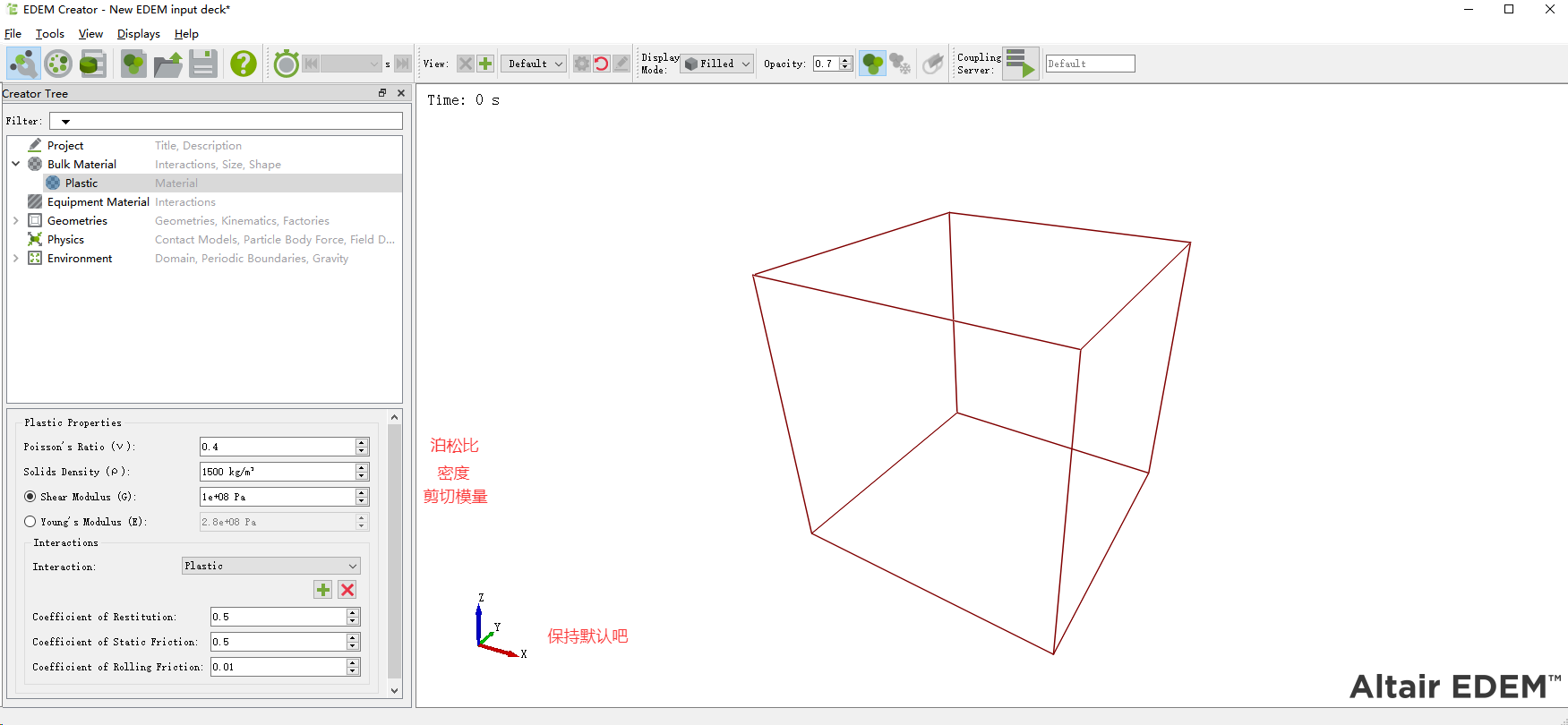

2、添加颗粒材料 (Add Particle Material)

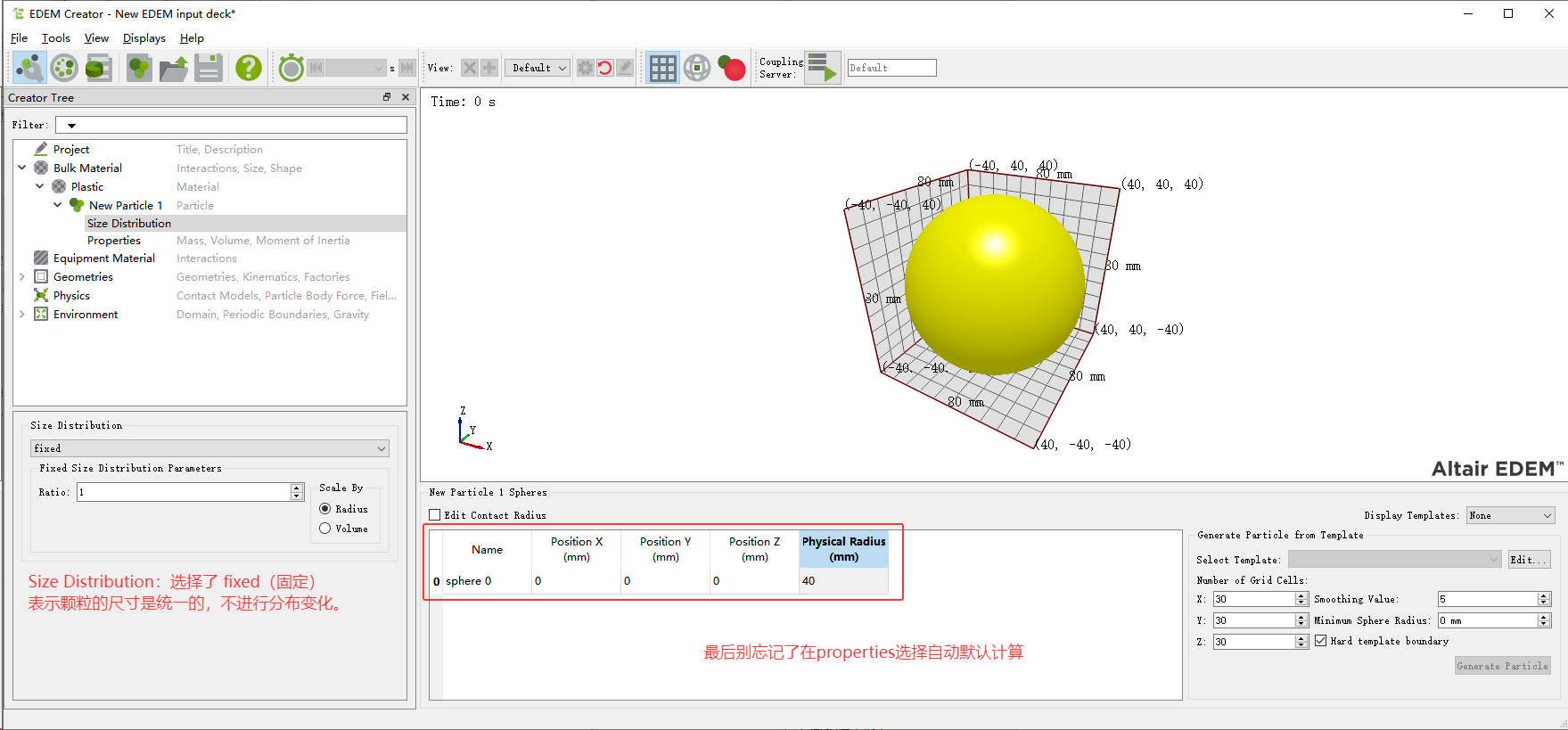

2.1、新建颗粒(Add Particle Material)

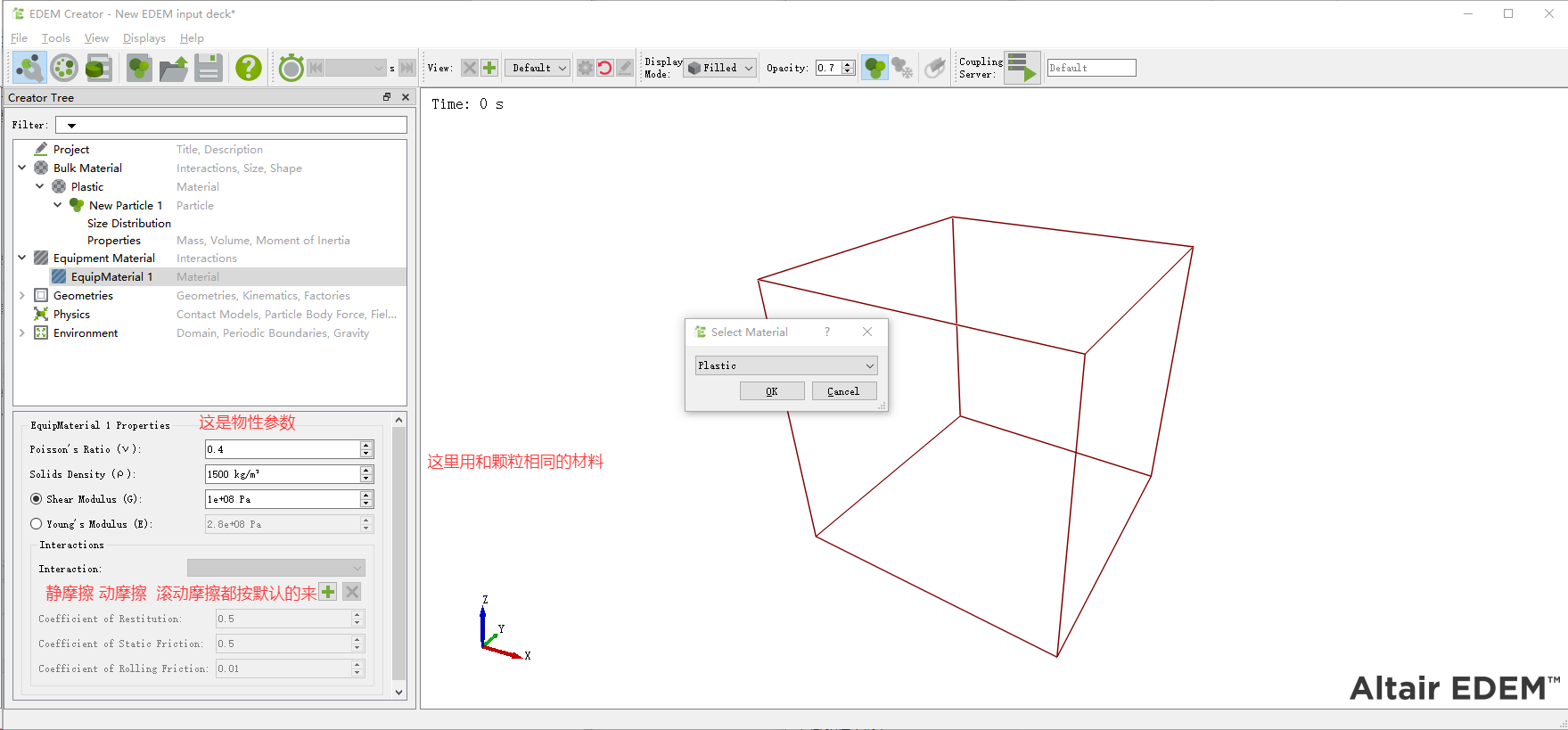

3、设备材料(Equipment Material)

本次要做的就是三个颗粒在一个盒子里面热传导。

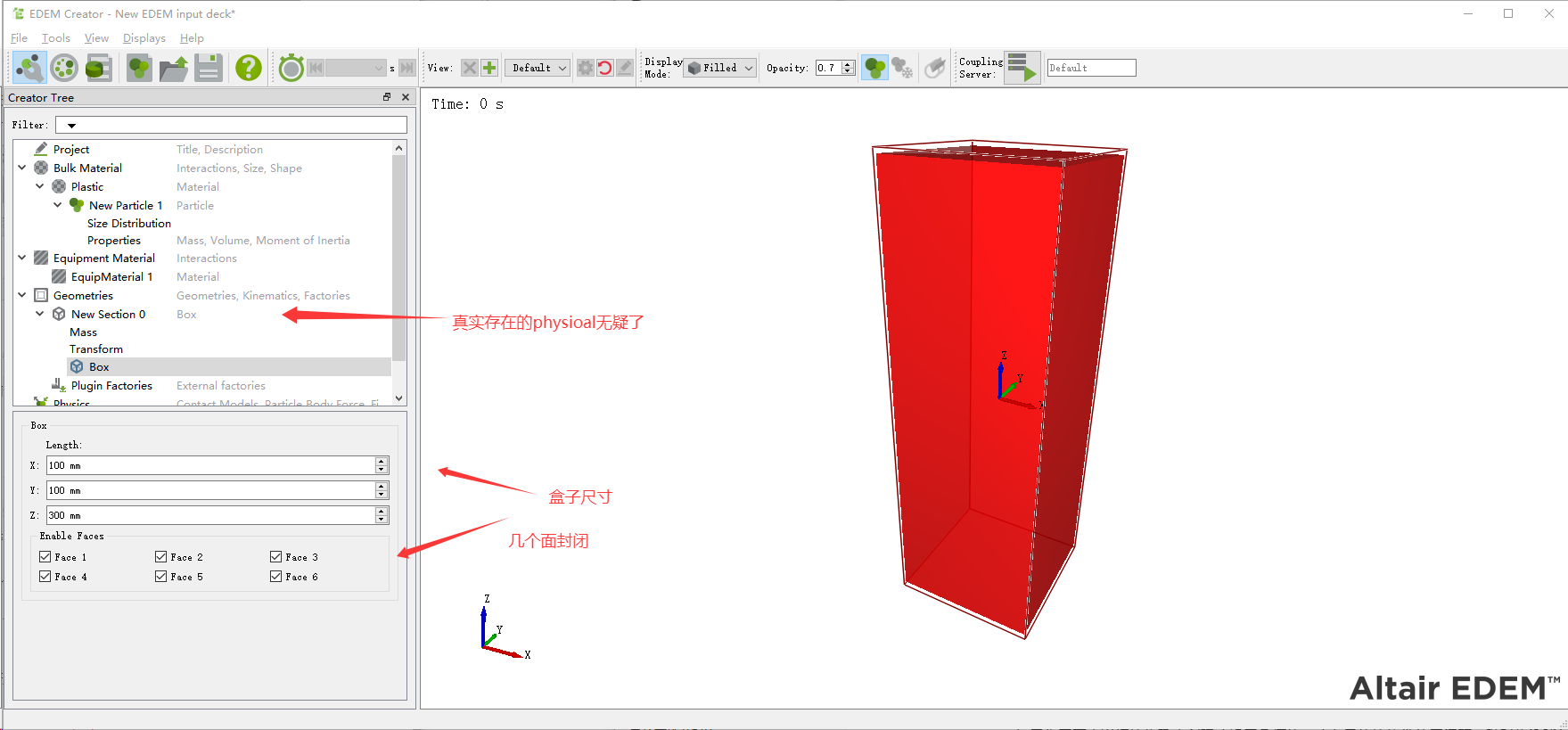

4、Geometries（几何体）

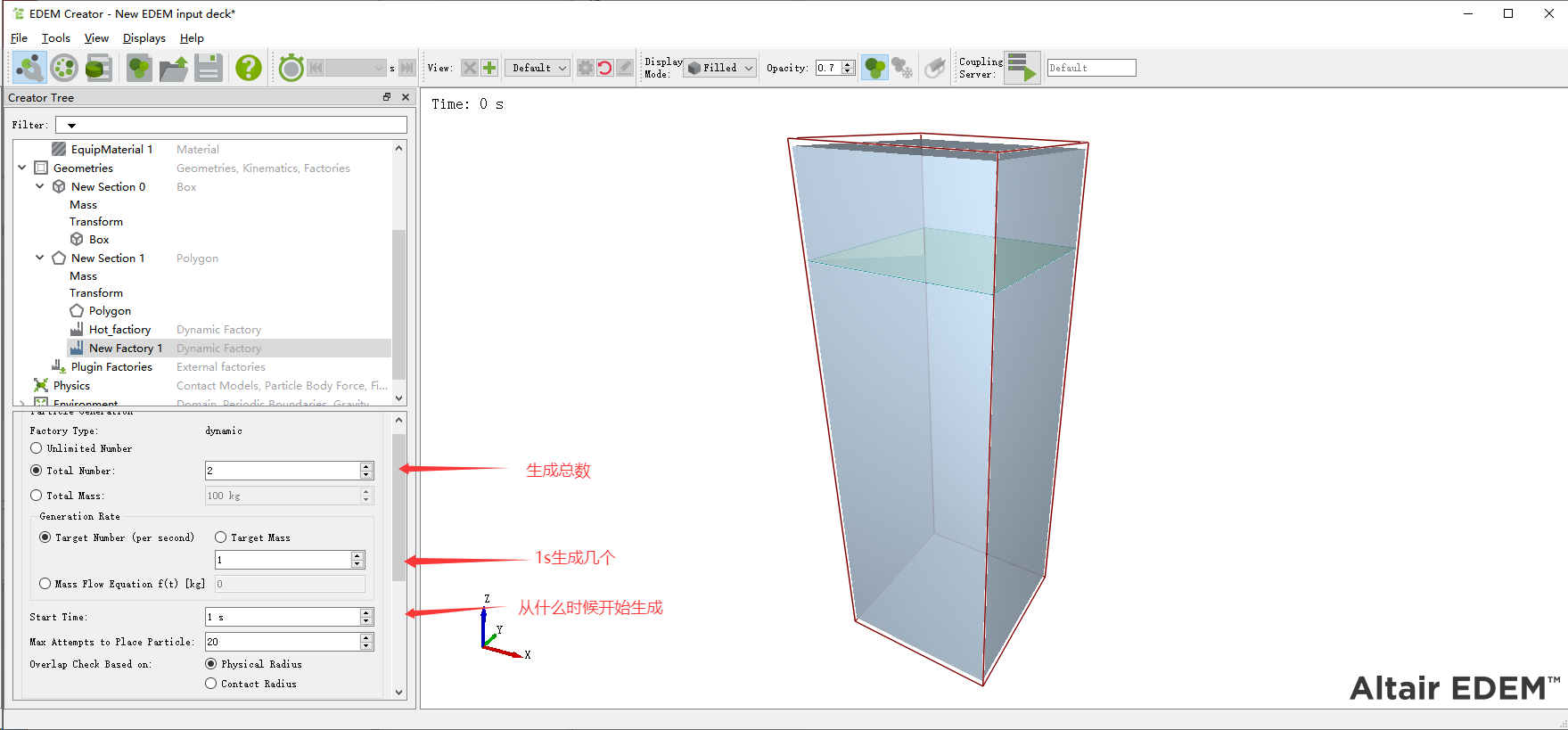

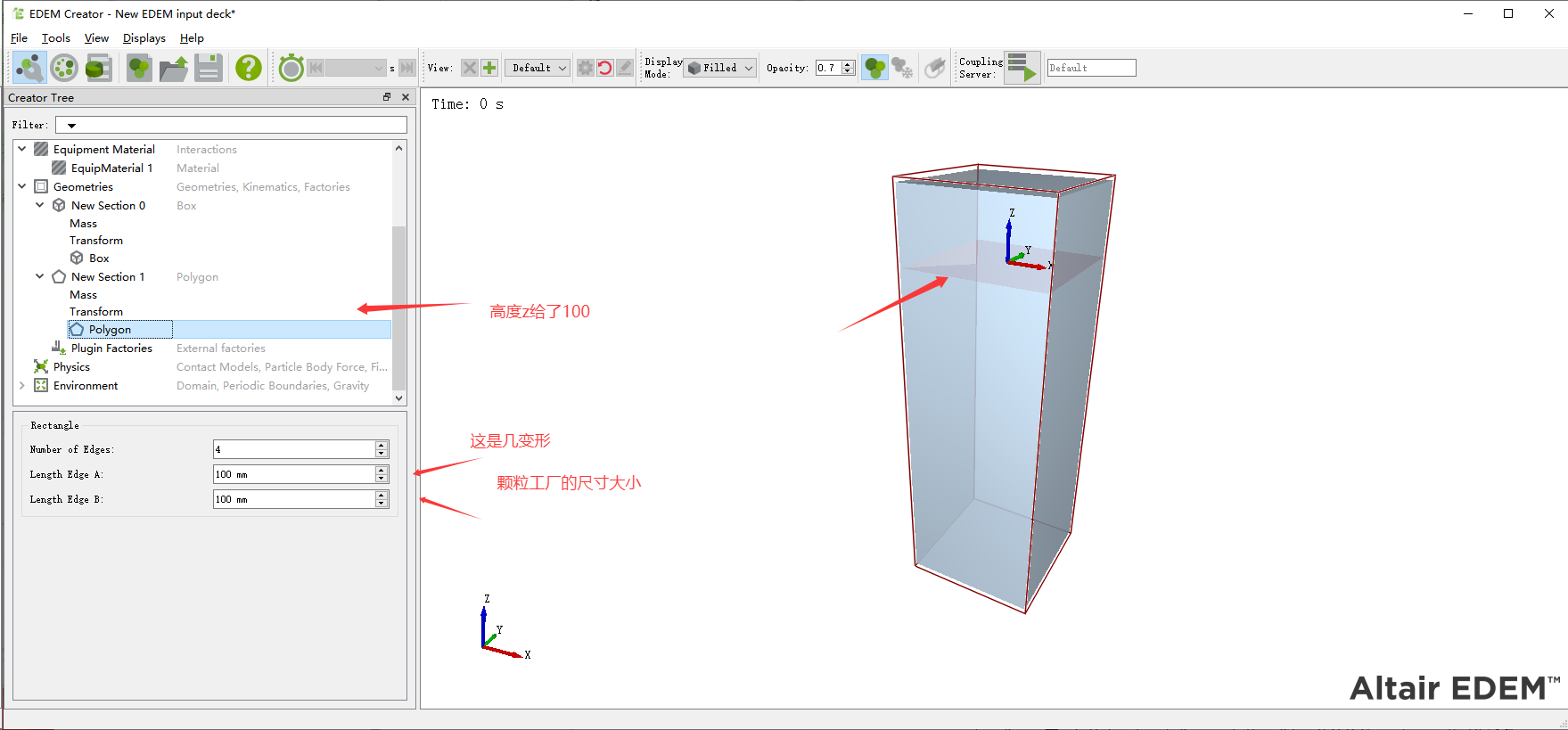

4.1、颗粒工厂 (Particle Factory)

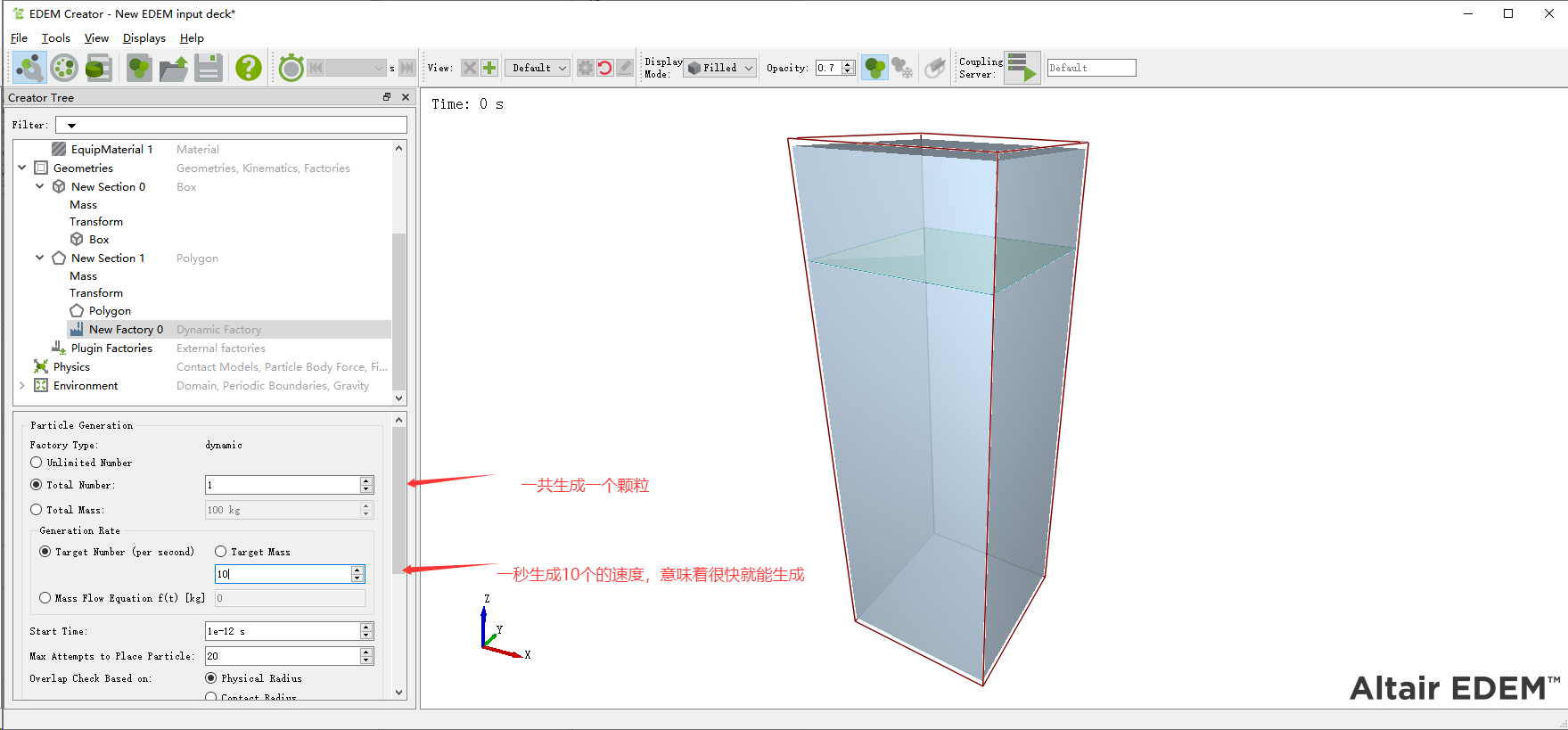

4.2、粒子分布模型 (Particle Distribution Model)

添加两个颗粒参数一个是先落下，然后在落下两个。

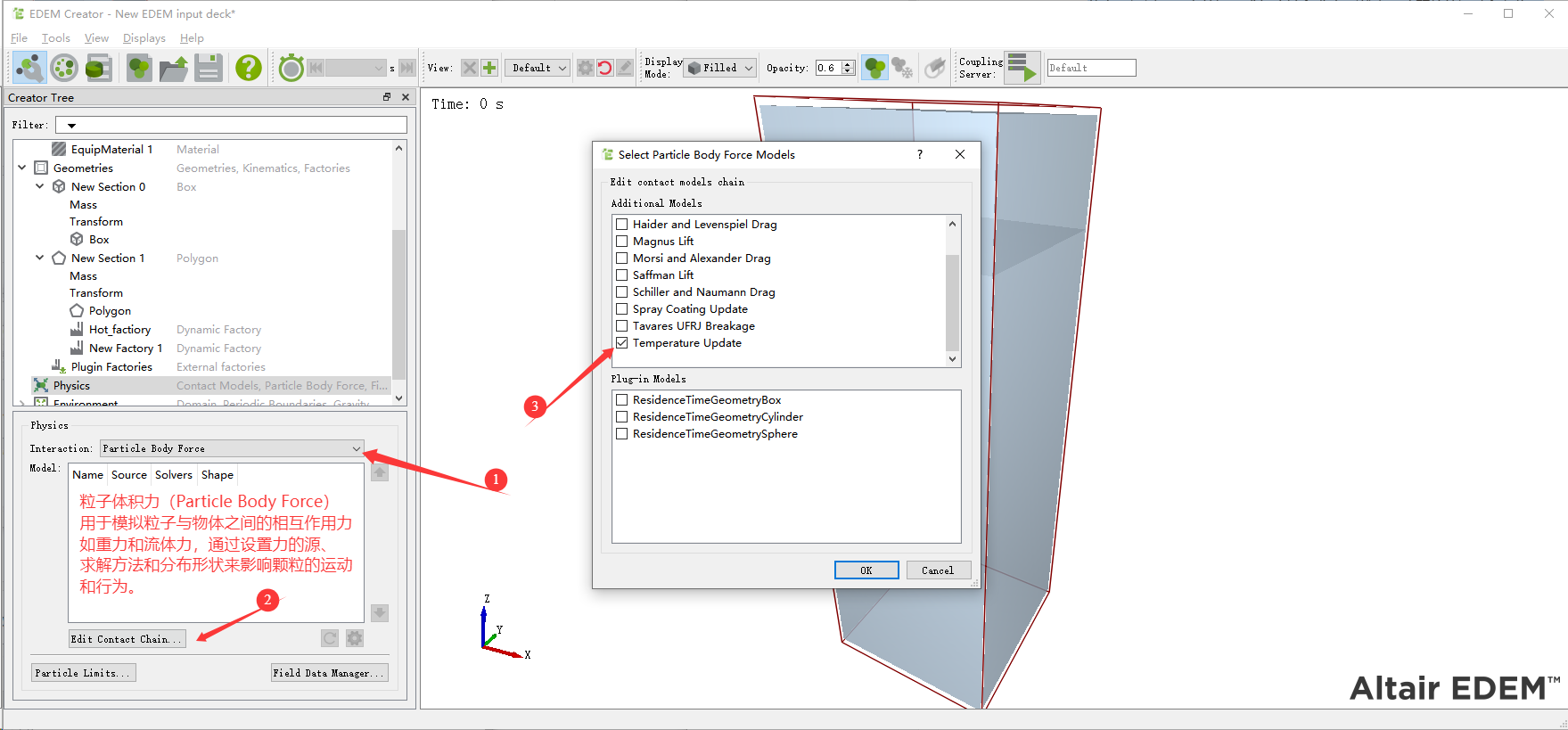

5、physics（物理）

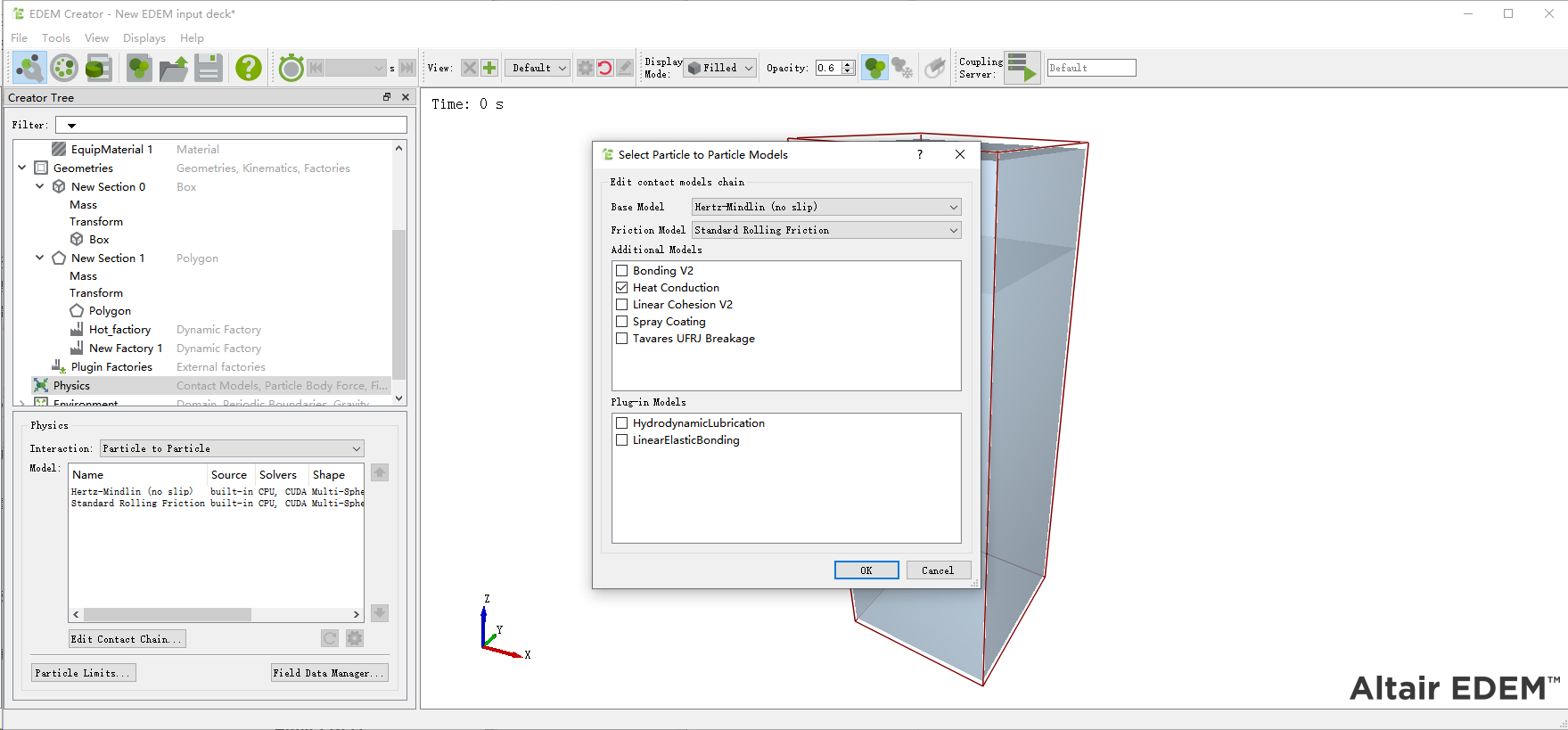

5.1设置颗粒间的热传导模型

在EDEM仿真中，首先需要选择合适的物理模型进行颗粒间的热传导模拟。通过设置 Interaction: Particle to Particle 模型，选择 Heat Conduction（热传导）模型，来确保颗粒之间的热交换能够被正确模拟。此步骤中，将传递热量的参数——导热系数设置为 1000 W/(m·K)，以便更精确地模拟颗粒之间的热量传递。

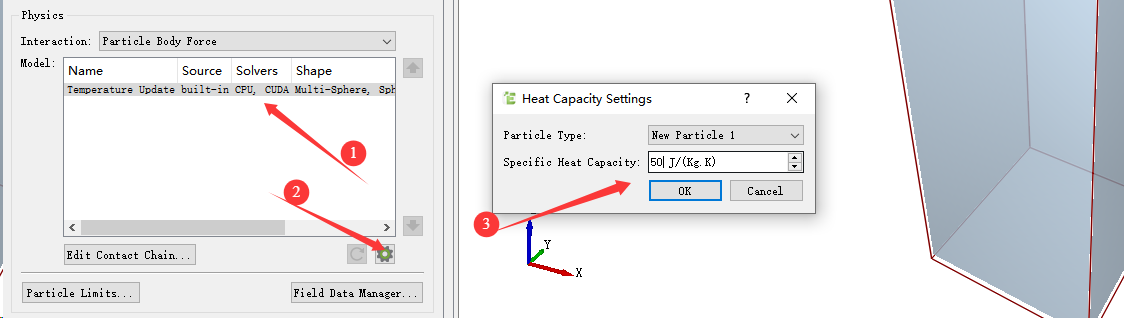

5.2、颗粒的热容量设置

另外，设置颗粒的热容量也是一个重要的步骤。热容量决定了颗粒在温度变化下能够吸收或释放的热量。在仿真过程中，可以根据颗粒的具体物理特性，设置 Specific Heat Capacity（比热容）。通过调整这个参数，可以查看颗粒温度随着时间的变化情况，从而更真实地反映颗粒的热特性。

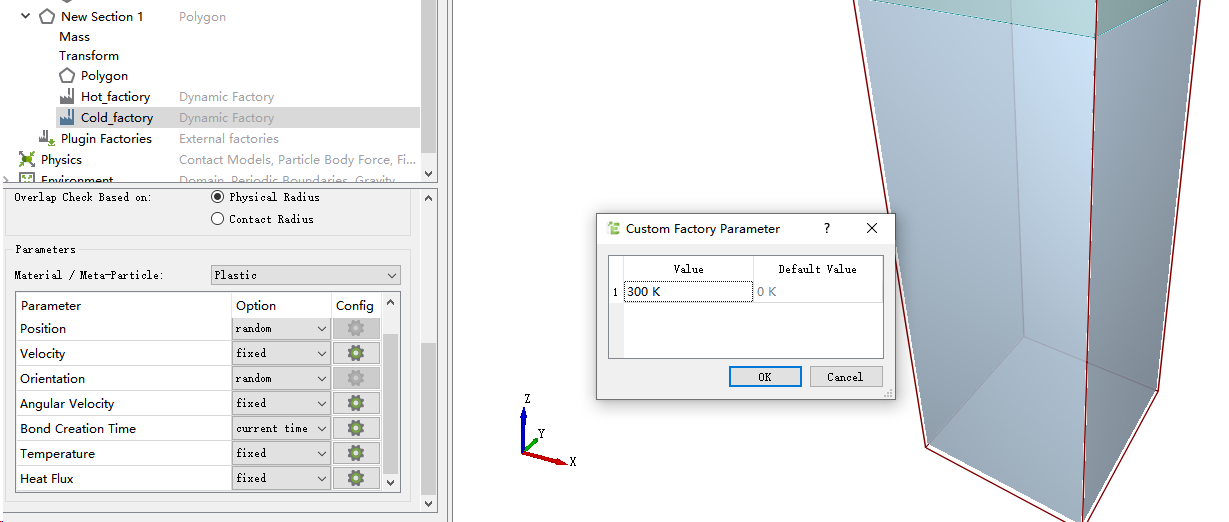

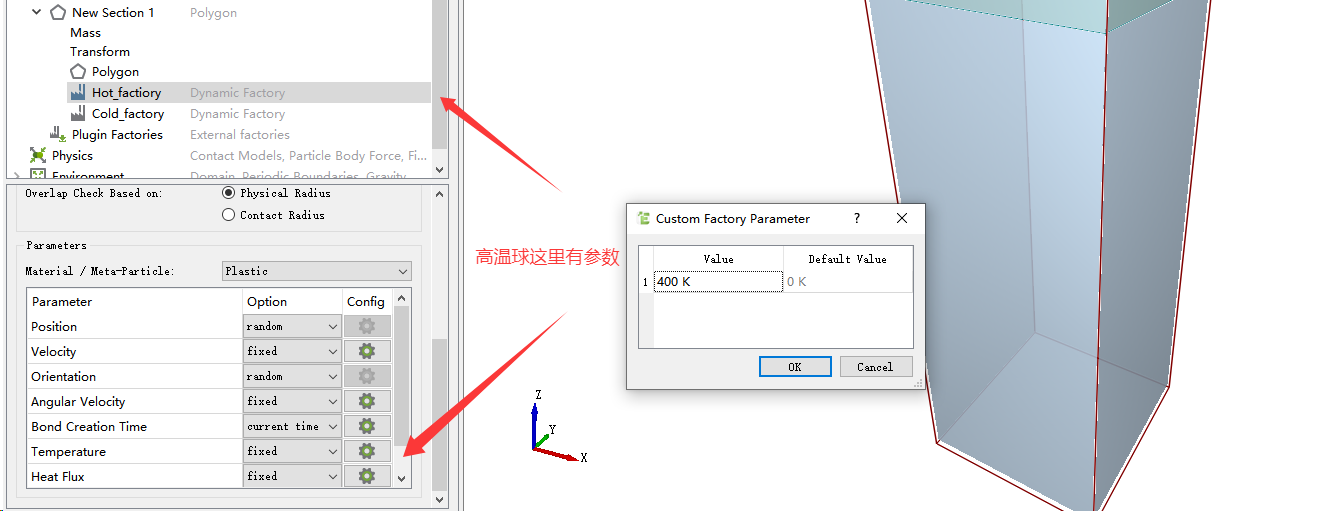

5.3、添加自定义工厂参数

在 Custom Factory Parameter（自定义工厂参数）设置中，添加和配置一些额外的物理属性或外部因素，例如温度或压力。这些参数在仿真中有助于更细致地模拟实际的工业过程，例如通过设置 Heat Flux（热流）来模拟能量的传递情况。通过自定义这些参数，可以更好地控制仿真环境中的变量，保证仿真结果的准确性。

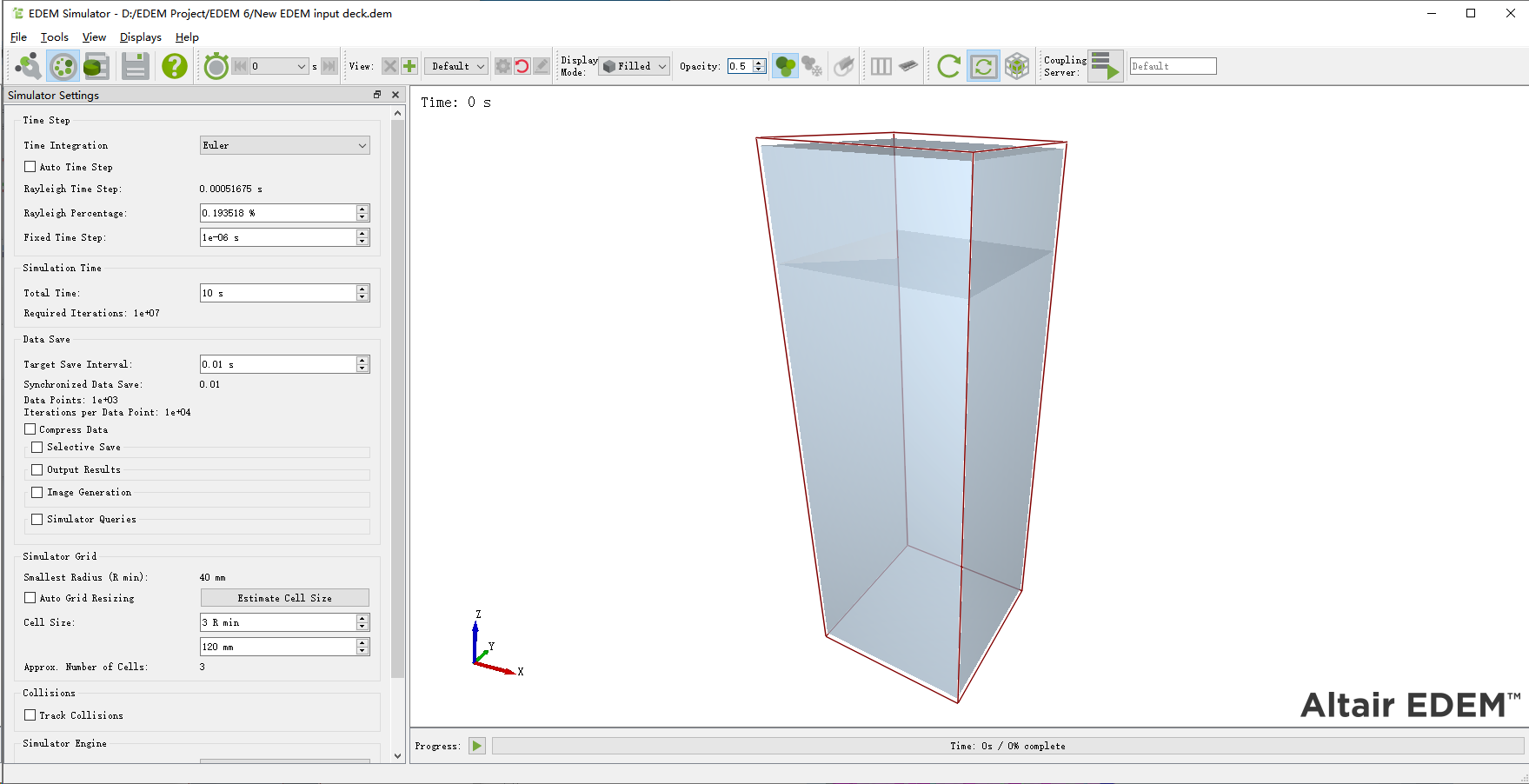

6、Solve（求解）

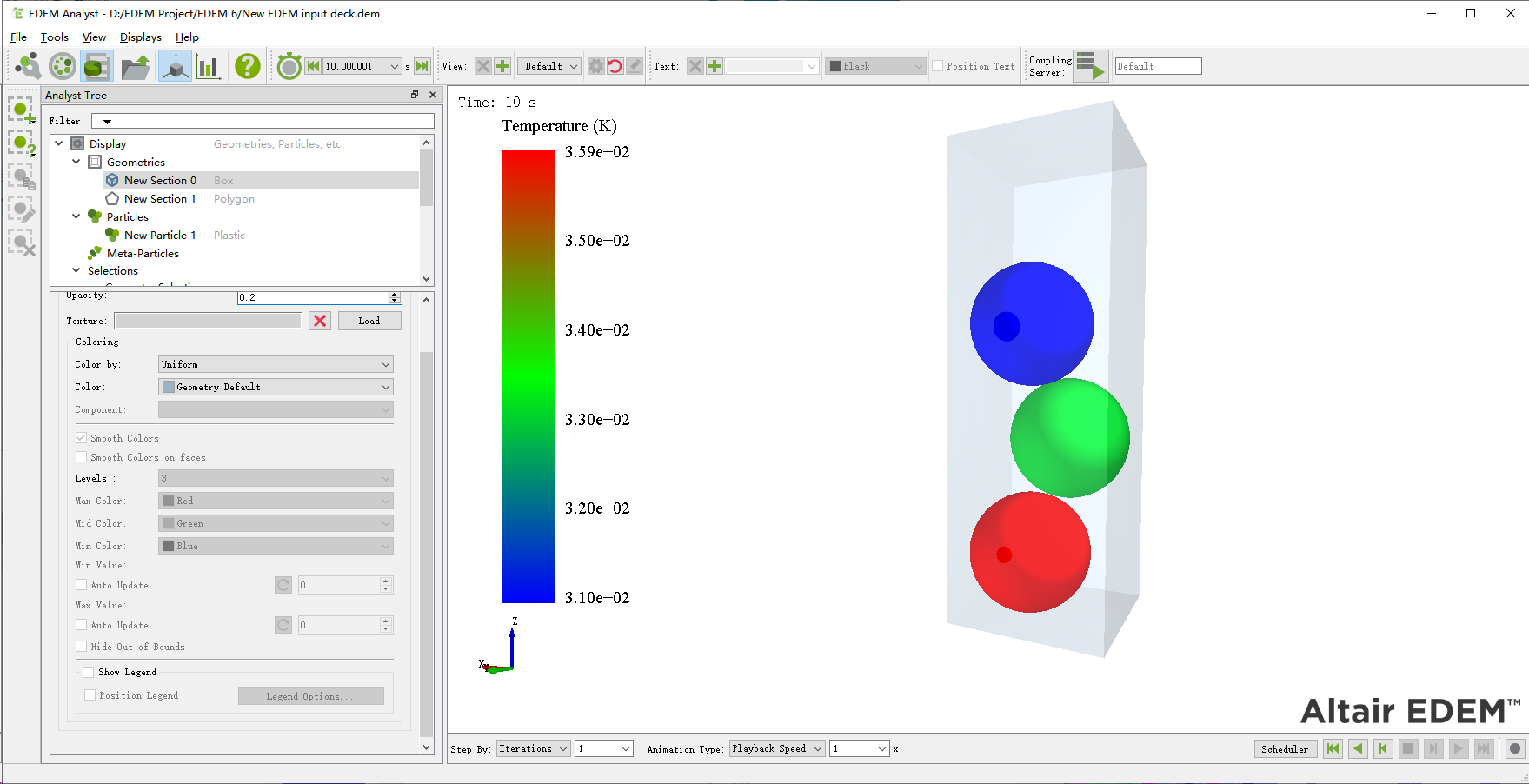

设置好物理和环境参数后，进入 Solve 界面进行仿真计算。求解界面中提供了图形化的求解过程显示，用户可以实时查看颗粒在不同环境条件下的温度变化和传热情况。通过模拟过程，能够获得所需的热传导数据，以供进一步分析和优化。

仅适用于颗粒之间的热传导，不适用于颗粒与设备或颗粒与地面之间的热交换。如果需要模拟更复杂的传热情况，例如特殊行业中的流体冷却，可能需要采用更复杂的物理模型。

总结

本案例通过使用EDEM仿真软件，详细分析了三个颗粒在同一容器内的热传导过程。通过设置适当的颗粒材料、物理属性、几何体以及环境条件，我们能够模拟颗粒之间的热交换，并探讨其在不同条件下的表现。以下是本案例的主要步骤和分析：

单位设置：
在仿真开始时，首先确保选择正确的单位，这为后续的计算提供了统一的度量标准。
颗粒材料添加：
通过添加适当的颗粒材料，定义其物理特性，为热传导过程提供准确的物理模型。
设备材料和几何体：
为了模拟颗粒的传热过程，设置了一个容器（盒子）并定义了设备材料。颗粒将被放置在这个容器中，进行热交换。
颗粒工厂和粒子分布：
在仿真中，通过颗粒工厂设置颗粒的分布方式，其中包括通过物理模拟颗粒的落下过程，确保仿真能真实反映颗粒间的相互作用。
物理模型设置：
在 Physics 中，选择了 Particle to Particle 的交互模型，并应用 Heat Conduction（热传导）模型来模拟颗粒之间的热传递。设置了导热系数为 1000 W/(m·K)，以确保更精确的热传导计算。
颗粒热容量设置：
设置颗粒的比热容（Specific Heat Capacity），这一参数决定颗粒在温度变化时能够吸收或释放的热量，从而影响温度变化的情况。
自定义工厂参数：
在 Custom Factory Parameter 中，添加了自定义物理属性和外部因素，例如热流（Heat Flux），以更细致地模拟颗粒的热交换行为，确保仿真环境更为精准。
求解与结果分析：
设置好物理和环境参数后，进入 Solve 界面进行仿真计算。在此界面中，用户可以实时查看颗粒的温度变化和热传导情况，并获取所需的热传导数据供进一步分析和优化。
